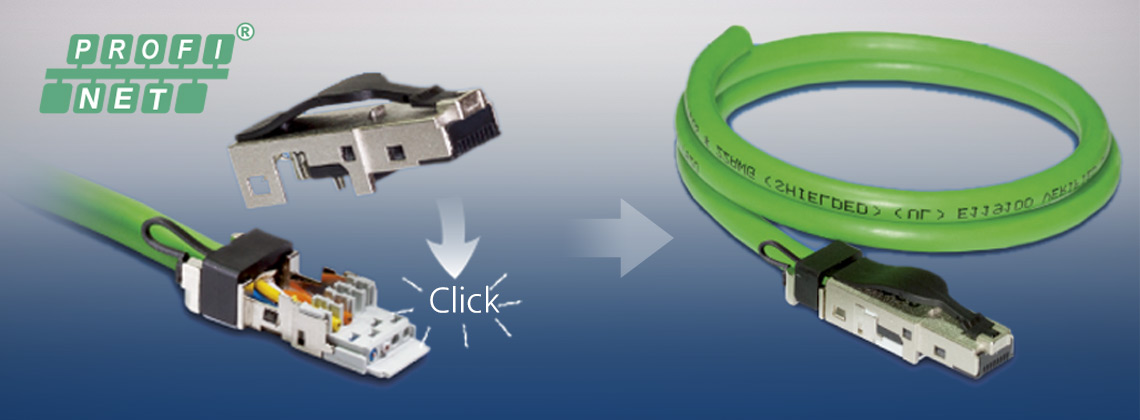

PROFINET 커넥터는 공장이나 사무실 등 다양한 장소에서 사용할 수 있으며 안정된 통신연결을 지원합니다.

사용자의 간편한 조립과 설치를 위해 케이블을 본체에 꽂고 커버를 덮는 방식으로 강력한 편의성을 제공하고,

이러한 편의성은 도구 없이도 커넥터를 고정형 케이블과 이동형 케이블 모두 손쉽게 연결할 수 있게 하며 높은 내구성을 제공합니다.

우리의 PROFINET 커넥터는 EtherCAT, EtherNet/IP와 같은 다른 많은 Ethernet fieldbus에서도 다양하게 사용되고 있습니다.

PROFINET 커넥터 특징.

• 본체와 커버 두가지 부분으로 구성 간편한 현장 조립
• Multi-port 지원의 Cat-6A 타입 커넥터
• 최대 속도 10Gbit, IEEE 802.3an 지원
• AWG22 케이블을 위한 8선식 RJ45 커넥터
• 산업용으로 적합한 아연주물 도금
• 보호용 장금 장치
• 특별한 도구 없이 손쉬운 조립

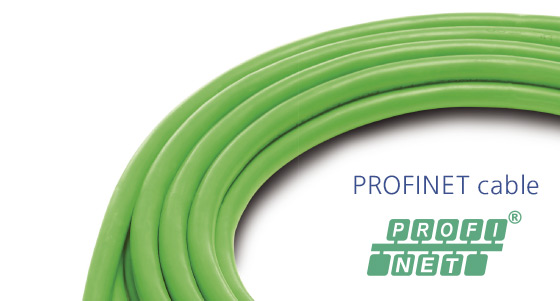

PROFINET 케이블 사양

100m Ring: 830-0PC00
200m Ring : 830-0PD00
500m Cable Reel: 830-0PE00
1000m Cable Reel: 830-0PF00

PROFIBUS 전용인 EasyConn 커넥터는 LED 내장으로 통신 진단 기능을 제공하여 간편하게 통신상태를 확인할 수 있습니다.

또한 내노이즈성 향상을 위해 금속 외함을 사용함으로써 신뢰성을 제공하고 있습니다.

통신속도는 12MBit/s를 지원합니다.

PROFIBUS 커넥터 특징.

• 눈으로 확인 가능한 조립식 구조 (극성반전, 케이블위치 상태)
• 내구성 있는 금속구조에 따른 내노이즈성 향상
• 통신상태 진단을 위한 상태 표시LED 기본 내장
• 빠르고 독립적인 배선연결을 위한 쉬운 IDC 기술
• 분실위험이 없는 나사 부착형 구조
• 종단 저항 내장형 구조

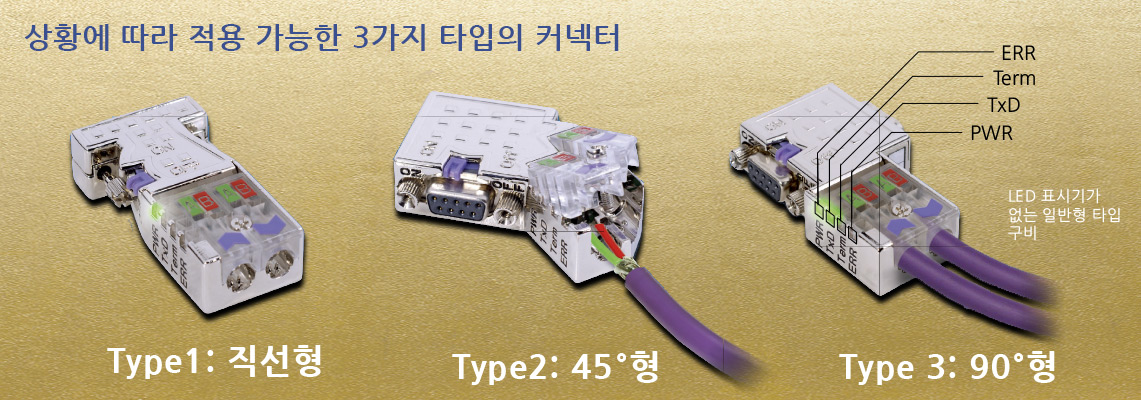

• 0°, 45°, 90° 다양한 결선 구조

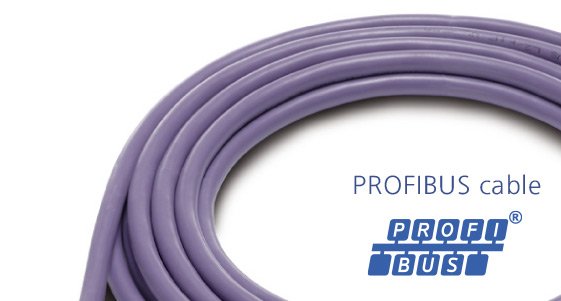

PROFINET 케이블 사양

100m Ring: 830-0LC00
200m Ring : 830-0LD00
500m Cable Reel: 830-0LE00
1000m Cable Reel: 830-0LF00

Perfect wire stripper for PROFIBUS cable.

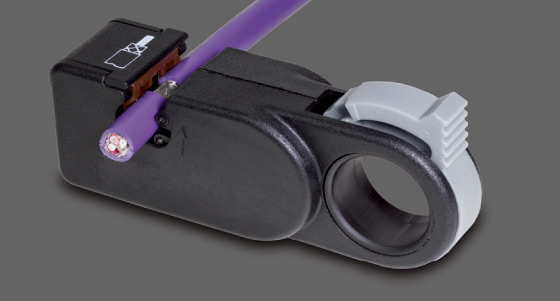

EasyStrip 케이블 스트리퍼

EasyStrip 케이블 스트리퍼는 EasyConn 커넥터를 이용한 배선 작업을 보다 쉽고 빠르게 해줍니다.
EasyStrip을 이용하여 PROFIBUS 연결 시, 편조 차폐와 외부 절연을 쉽게 분리할 수 있는 정교한 구조를 만들 수 있습니다.
이러한 연결을 위하여서는, 내구성 있는 IDC 기술이 접목 된 EasyConn 커넥터가 반드시 필요합니다.

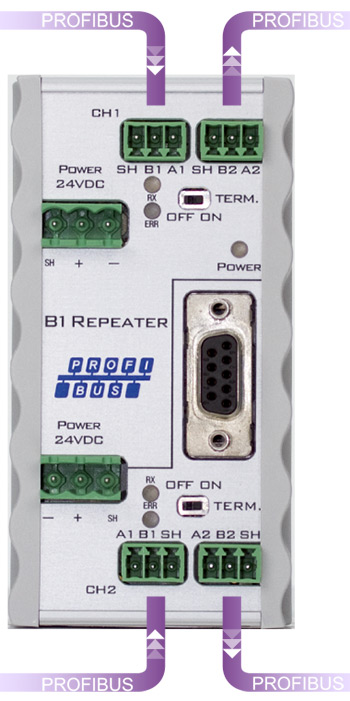

Compact PROFIBUS Repeater B1은 기존 repeater의 기술적 한계를 극복하여 전기적, 기계적 특성 그리고 진단기능 등 현대 산업의 높은 요구를 만족하는 최고의 네트워크 장치입니다.

12Mbps를 지원하는 B1은 ProfiHub B5와 동일한 특성을 갖습니다. 이는 제한없이 연장 연결이 가능하며, 절연된 RS485 인터페이스를 갖추고 있습니다. 디지털적으로 필터링되는 glitch(Peak) 데이터는 지속적으로 모니터링 됩니다. 각각의 채널은 내장 종단저항 스위치를 이용하여 동작여부를 제어할 수 있으며, 각 채널은 최대 31국까지 구성이 가능합니다.

탈부착 가능한 나사 방식의 터미널은 결선의 편리성을 지원하며 명확한 배열로 결선이 잘못되는 사용자 오류가 최소화 되도록 도와줍니다. DB9 커넥터는 유지보수용 소프트웨어 접속포트입니다.

B1은 높은 신뢰성이 요구되는 시스템을 위하여 전원부를 이중화로 구성하였습니다.

전기적 특성

• 한개의 절연 채널(2 세그먼트구성)
• 신호 강도 향상
• 세그먼트당 31국 접속가능
• 최대 1200m 지원(속도에 따라 적용)
• 제한없는 연장 연결 가능
• 전원 이중화 지원 (19..28 VDC)

Protocol

• 모든 종류의 PROFIBUS and MPI pro- tocol 지원
• 9,6 Kbps - 12 Mbps (자동 속도측정 및 설정기능)
• PROFIBUS 국번 불필요

기구적 특징

• 종단저항 내장(개별 스위칭 가능)
• 통신상태 진단용 LED 제공
• 탈부착용 나사방식 터미널과 DB9 커넥터 지원
• DIN 레일 설치가능
• IP20 보호등급 지원 (DN40050에 의거)
• 산업용 환경에 적합한 외함 구조

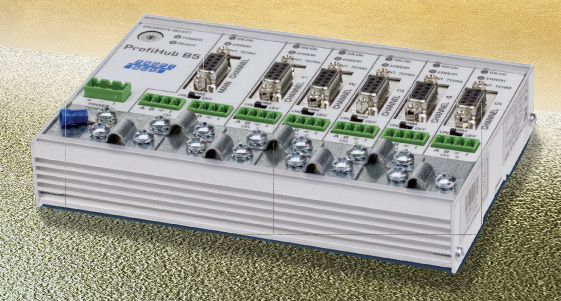

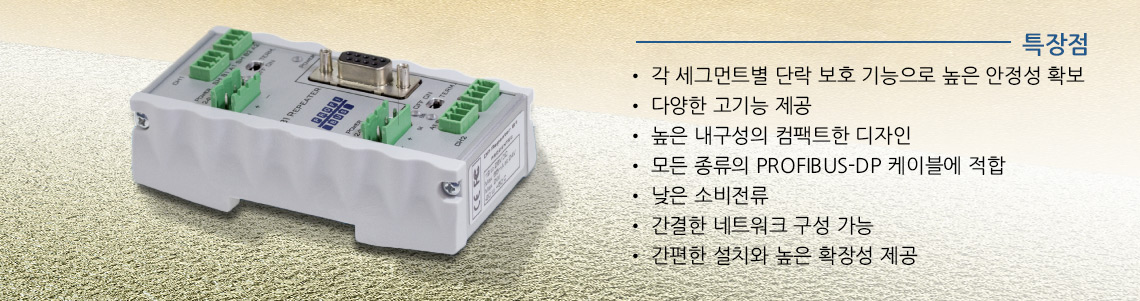

B5의 특징

• 5 갈바닉 절연 채널(segment별)
• 모든 PROFIBUS,MPI protocol 지원 • 채널별 31국까지 접속 가능
• 9.6 Kbps-12 Mbps (자동 속도 검출기능)
• 분기당 최대 1200m 구성 가능
(통신 속도에 따라 다름)
• glitche(Peak) 진단 기능
• 시리얼 통신 또는 연속분기접속에 제한 없음
• Repeater는 PROFIBUS 국번 할당 불필요

• 종단저항 내장(개별 스위칭 가능)
• 종단 표시를 위한 LED 표시기
• 나사타입 커넥터와 DB9핀 타입커넥터 사용가능
• IP20 보호등급 지원(DIN 40 050에 의거)
• 설정용 소프트웨어 불필요

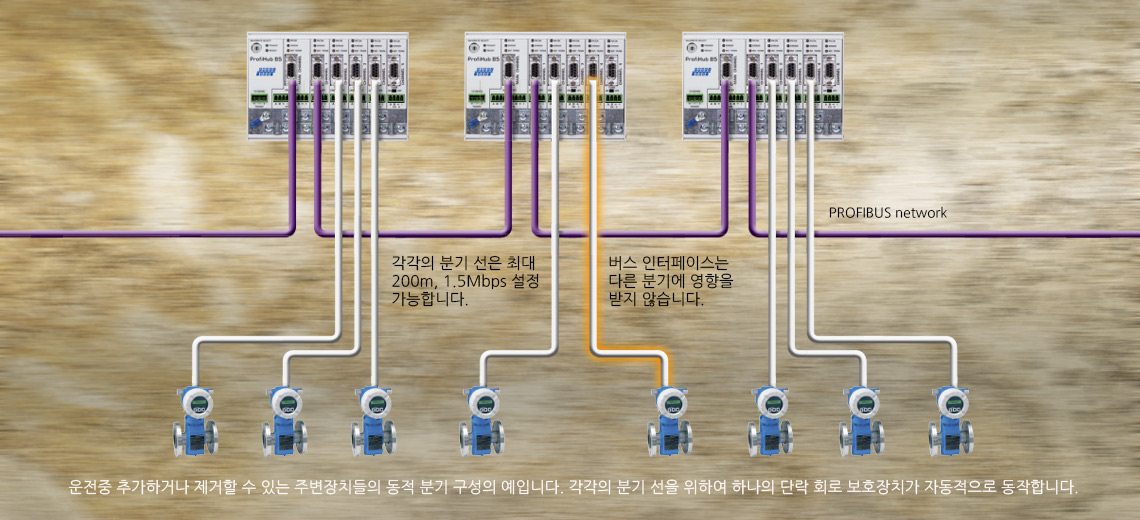

다양한 application

• 로터리 드라이브, 유량계, pH농도계 등 다양한
• 분기 네트워크
• 탈부착이 가능한 모터 제어 시스템
• EMV에 민감한 applications
• 각종 탱크설비에 부착되는 다양한 옥외형 장치
• 열악한 환경 조건에 설치되는 장치
• 비갈바닉 절연 장치에 대한 보호
• 중대형 스타 및 트리 토폴로지의 구조화된 네트워크
